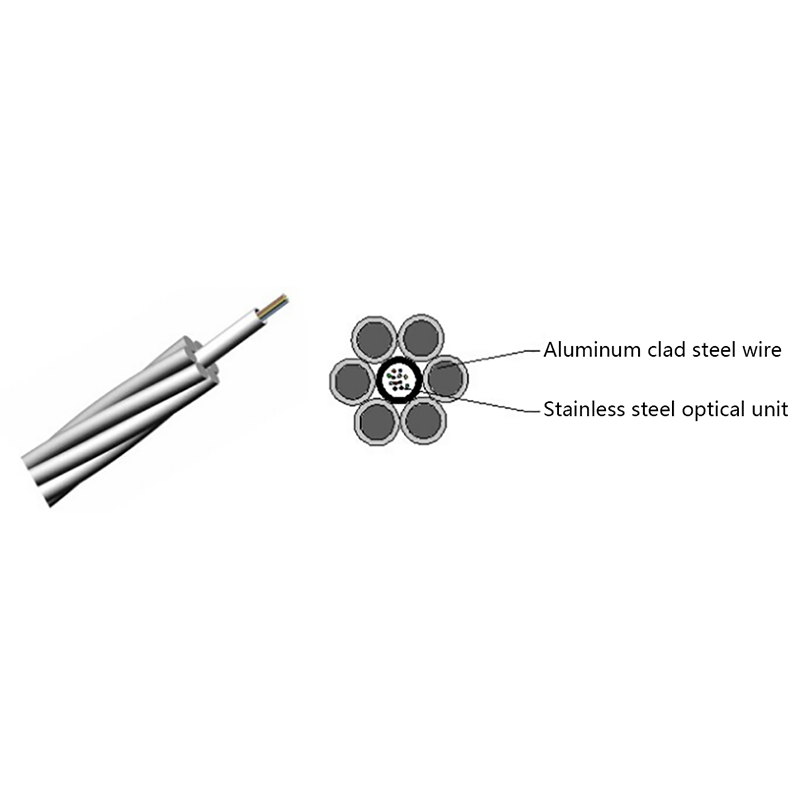

ویژگی های ساختاری لوله مرکزی OPGW
واحد فیبر نوری لوله فولادی ضد زنگ در مرکز قرار می گیرد و با سیم های فلزی دیگر به هم می پیچد تا یک کابل را تشکیل دهد. فیبر نوری در لوله فولادی ضد زنگ قرار می گیرد تا طول اضافی بهتری داشته باشد. سطح مقطع کابل نوری با طراحی دقیق عملکرد الکتریکی، خواص فیزیکی مکانیکی و پایداری حرارتی کابل نوری را تضمین می کند.
ویژگی های ساختاری OPGW لایه رشته
واحد فیبر نوری لوله فولادی ضد زنگ به گونه ای طراحی شده است که همزمان با سیم های فلزی دیگر به هم بپیچد.
فیبر نوری قرار داده شده در لوله فولادی ضد زنگ طول اضافی بهتری دارد. در همان زمان، واحد فیبر نوری فولاد ضد زنگ ساختار لایه لایه بر روی لایه دوم قرار دارد که طول اضافی کششی بزرگتر و پایدارتری را از طریق رشته ایجاد می کند.
سطح مقطع کابل نوری با طراحی دقیق عملکرد الکتریکی، خواص فیزیکی مکانیکی و پایداری حرارتی کابل نوری را تضمین می کند.
ویژگی های کاربردی
با توجه به شرایط فنی خط، بدون تغییر ساختار کابل نوری، با ترکیب نسبت مقاطع آلومینیومی و فولادی می توان محصولی را به دست آورد که شرایط فنی خط را برآورده کند.
ساختار کابل نوری لوله‌ای فولادی ضد زنگ OPGW نسبت به ساختار لوله آلومینیومی دارای فشار جانبی و مقاومت در برابر ضربه بالاتر است. فولاد ضد زنگ دارای رسانایی کم، استحکام بالا و مقاومت در برابر خوردگی خوب است و فیبر نوری به خوبی محافظت می شود.
لوله فولادی ضد زنگ با گریس پر شده است تا از نفوذ رطوبت یا آب جلوگیری شود. تنظیم طول باقیمانده فیبر نوری می تواند باعث شود که کابل نوری ویژگی های دمایی خوبی داشته باشد.
لایه داخلی سیم فولادی با روکش آلومینیومی با مقاومت بالا و رسانایی کم وزن خود و بار خارجی OPGW را تحمل می کند. با استفاده از اصل اثر پوسته شارژ، اضافه بار یا جریان اتصال کوتاه خطا از طریق لایه بیرونی هادی خوب هدایت می شود که برای محافظت از فیبر نوری مفید است.
کابل های نوری خواص مکانیکی و الکتریکی مشابه سیم های زمین هوایی معمولی دارند که جایگزینی سیم های زمین قدیمی و طراحی و نصب سیم های زمین جدید را تسهیل می کند. دارای عملکرد دوگانه سیم زمین و ارتباط است.
طول باقیمانده فیبر نوری را می توان دقیقاً کنترل کرد تا از توانایی کابل برای تحمل بارهای زیاد و دهانه های بزرگ اطمینان حاصل شود؛ 3
